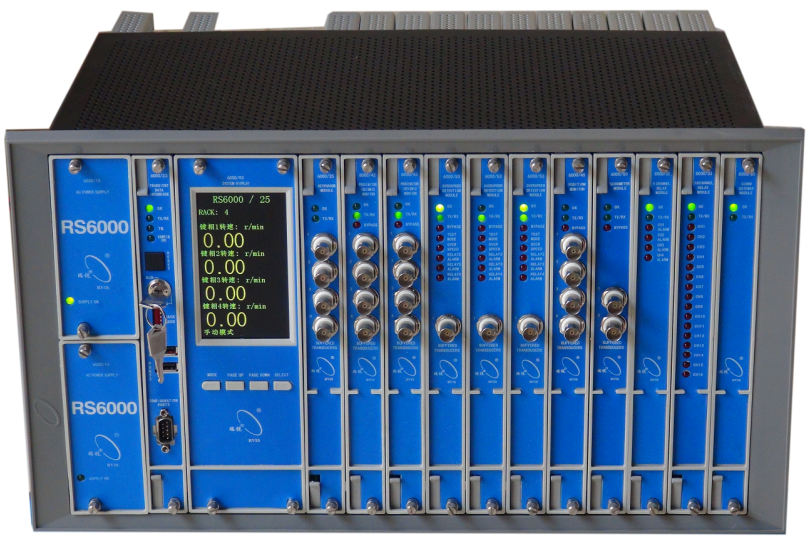

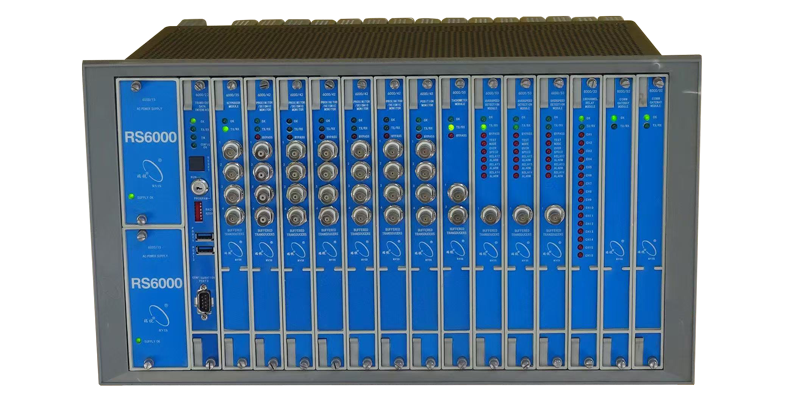

RS6000大旋转机械状态监测保护装置

RS6000系统提供连续、在线监测功能,适用于机械保护应用,它采用传统框架形式功能强、灵活的系统,具有其它系统所不具备的多种性能和先进功能。

产品详情

■RS6000/05  组合式框架机箱。

(19英寸开孔尺寸:446×250等同Bently3500尺寸)

(12英寸开孔尺寸:270×250等同Bently3500尺寸)


■RS6000/15  系统电源(双电源冗余设计)。

  电源卡件为半高度模块,必须安装在框架左边特殊设计的槽口内。RS6000装置可装两个电源模块,任一个电源都可给整个装置供电,另外一个电源作为备用冗余电源作用。

高压交流电源:175~246VACrms  低压交流电源:85~132VACrms


■RS6000/22  具备采集功能的主控模块(标准静态数据采集、瞬态或动态数据采集)。

  管理各子板、显示数据并与上位机通信,并进行静态、瞬态或动态数据采集。并能直接与上位机故障分析软件进行通讯连接。


■RS6000/25  键相模块;4通道输入。

  用来为RS6000模块中的监视器模块提供键相信号,接受来自电涡流传感器或磁电传感器的输入信号,并将此信号转化为数字键相信号,该数字信号可指示何时转轴上的键相标记通过键相探头,为同步整周期采集提供标准。


■RS6000/42  位移/速度/加速度监测模块;4通道输入。

  接受电涡流传感器、压电/磁电传感器、加速度传感器的信号,完成各种不同的振动和位移监测,并可驱动报警继电器,实现机械保护。可以组态实现轴位移、轴振动、振动加速度、振动速度、瓦振、胀差、热膨胀监测功能。

■RS6000/32  继电器模块;8通道输入。
  8通道继电器模块输出,独立编程,以执行所需要的表决逻辑。 每个应用在8通道继电器模块上的继电器,都具有“报警驱动逻辑”,可用“与门”和“或门”逻辑编程,并可利用装置中的任何监测器通道或任何监测器通道的组合提供报警输入(警告或危险)。

■RS6000/33  继电器模块;16通道输出。
  16通道继电器模块输出,独立编程,以执行所需要的表决逻辑。 每个应用在16通道继电器模块上的继电器,都具有“报警驱动逻辑”,可用“与门”和“或门”逻辑编程,并可利用框架中的任何监测器通道或任何监测器通道的组合提供的报警输入(警告或危险)。

■RS6000/45  胀差/轴向位移监测;4通道输入。
  4通道胀差/轴位移监测模块,可实现轴向位移、胀差、标准/非标准单斜面胀差、双斜面胀差、补偿式胀差、壳胀(热膨胀)的监测功能,最多能实现上述两个功能。通过所监测参数与设定的报警点进行连续比较并驱动报警。

■RS6000/50  转速监测模块;2通道输入。
  双通道转速模块,接受电涡流传感器、磁电传感器(有源、无源)的信号,可确定轴的转速、转子的加速度或转子的方向,并与设定报警点进行比较驱动报警。具有峰值保持功能,存储最高转速时;还可组态提供键相位信号,供其他监测器使用。

■RS6000/53  超速保护监测模块;单个通道输入。
  高可靠性、快速响应的冗余转速表系统,用于超速保护,若实现2选2的表决系统,须选用2个RS6000/53模块组成;若实现3选2的表决系统,须选用3个RS6000/53模块组成。


■RS6000/65温度监测模块;16通道温度监测

  接受电阻式温度传感器(RTD),也可接受电偶式(TC)传感器,根据这些输入信号,驱动报警设置,并提供记录输出。


■RS6000/92通讯网关模块

  通过以太网TCP/IP和串行(RS232/RS422/RS485)通讯协议将所有监测模块的监测数据和状态与过程控制和其他自动化系统集成。


■RS6000/93显示模块

  查询各监测模块,显示数据。
